Progetto Universitario, Basi di Dati A.A. 2022-2023 Matteo Capodicasa Repo -> TheTube
Presentazione
Si vuole progettare, tramite database di tipo relazionale, una piattaforma di messaggistica dove ogni chat non è mostrata in chiaro nel database, dove ogni messaggio è criptato.
Le fasi da svolgere vanno dalla progettazione concettuale a quella logica, fino alla implementazione della basi di dati e delle operazioni previste.
Verrà fornita documentazione per le seguenti:
- 1.Progettazione concettuale:
- 1.1 Analisi dei requisiti
- 1.2 Operazioni sui dati
- 1.3 Struttura e raggruppamento requisiti
- 1.4 Schema concettuale e strategia di progetto, tramite modello E/R
- 1.5 Dizionario dei dati
- 1.6 Dizionario delle relazioni
- 1.7 Vincoli non esprimibili e dati derivabili
- 1.8 Note sulla Sicurezza
- 2.Progettazione Logica:
- 2.1 Tavola dei volumi
- 2.2 Tavola delle frequenze
- 2.3 Schema Logico
- 3.Progettazione Fisica:
- 3.1 Scelta Database e Client
- 3.2 Implementazione MySQL
- 3.3 Installazione e Utilizzo
- 3.4 Codice Sorgente di The_Tube.py
1. Progettazione Concettuale
1.1 Analisi dei requisiti
Si vuole progettare la base di dati necessaria a supportare una piattaforma di messaggistica criptata end-to-end. La base di dati è incentrata sulla sicurezza e sull’efficenza delle operazioni.
Per ogni utente (circa 1000) rappresentiamo i seguenti dati: username, public_key, hash della private_key.
Ogni utente può creare chat con altri utenti di cui conosce l’username, che riceveranno una richiesta di chat.
Per ogni richiesta di chat (circa 20 per utente) verranno create chat distinte per ogni partecipante.
Per ogni chat (circa 50000) rappresentiamo i seguenti dati: un idChat (che la identifica), un header criptato, un campo header_test (che servirà per autenticare i messaggi), un campo text, che conterrà l’intera chat criptata con la public_key del proprietario della chat.
Avendo una copia criptata della chat per ogni partecipante in essa, è impossibile risalire alle persone contattate da un utente, senza possederne la private_key.
Per ogni chat, aggiungiamo un record nella tabella “Chat_User_Relations”, che affianca gli attributi: username e chatID.
1.2 Operazioni sui dati
Le principali operazioni per il database sono:
- O1: Registrazione nuovo utente (30 volte al giorno);
- O2: Login Utente (5000 volte al giorno);
- O3: Nuova Chat (300 volte al giorno);
- O4: Modifica Chat (Nuovo Messaggio) (5000 volte al giorno);
- O5: Cancellazione Chat (50 volte al giorno);
- O6: Cancellazione Utente (10 volte a settimana);
- O7: Accettazione Richiesta Chat (150 volte al giorno)
- O8: Lettura Chat (10000 volte al giorno)
1.3 Struttura e raggruppamento requisiti
Dati di carattere generale: Si vuole progettare la base di dati necessaria a supportare una piattaforma di messaggistica criptata. Le scelte di implementazione sono incentrate sulla sicurezza. La piattaforma e le sue funzioni sono basate sui bisogni dell’utente, per usare la piattaforma è necessario avere un client Python per effettuare le operazioni di encrypting, decrypting dei dati.
Dati relativi agli utenti: Per ogni utente della piattaforma (circa 1000) rappresentiamo i seguenti dati:
- username (unico, che lo identifica),
- public_key (per la criptazione dei dati),
- SHA512hashed_private_key (per l’autenticazione).
Dati relativi alla registrazione nuovo utente: Ad ogni accesso alla piattaforma, verrà richiesto all’utente di inserire il proprio username. Se l’username non viene riconosciuto, all’utente verrà richiesto se desidera registrarsi alla piattaforma. Una volta registrato, il nuovo utente riceverà una “private_key” e una “public_key”. All’utente viene richiesto di salvare nel suo PC una copia della private_key in formato PEM per permettere l’autenticazione delle operazioni quali nuovi messaggi, nuove chat.
Dati relativi alle chat: Ogni chat salvata nel database contiene informazioni necessarie a rendere la conversazione possibile e privata. Per ogni chat (stima 50000) avremo gli attributi
- “idChat”,
- un campo “header” criptato con le informazioni “destinatario, chat_id destinatario”,
- un campo “header_test”, che contiene una combinazione cifrata di private_key (del mittente) e di username (del destinatario), ha funzione di autenticazione e di controllo ad ogni nuovo messaggio,
- infine un campo “text”, che conterrà l’intera conversazione cifrata.
Dati relativi ai messaggi: Per ogni messaggio inviato si effettua una operazione di verifica del mittente e del destinatario (header_test), successivamente viene inviato al database il nuovo campo “text” della chat del mittente e del destinatario, già cifrate, che verranno sostituite alle precedenti chat con due operazioni di scrittura. In ogni messaggio vengono aggiunti data, ora, mittente sotto forma di testo.
1.4 Schema concettuale e strategia di progetto, modello E/R

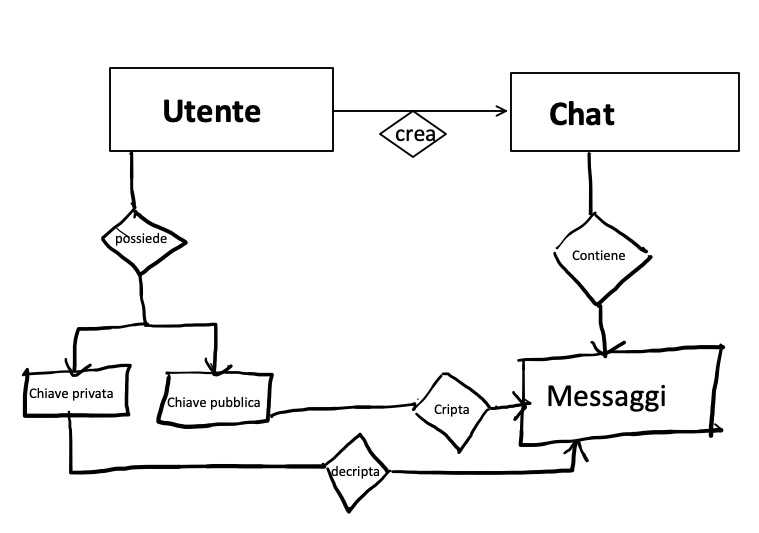

Schema Scheletro
La strategia di progetto scelta per la costruzione dello schema Entità-Relazione (E/R) è la strategia mista, che prevede l’utilizzo di uno schema iniziale, detto schema scheletro, al quale si effettuano dei passaggi di raffinamento per ottenere uno schema E/R finale e completo.
Lo schema E/R completo verrà costruito attraverso il raffinamento delle entità utente, chat e messaggi e delle relative associazioni.

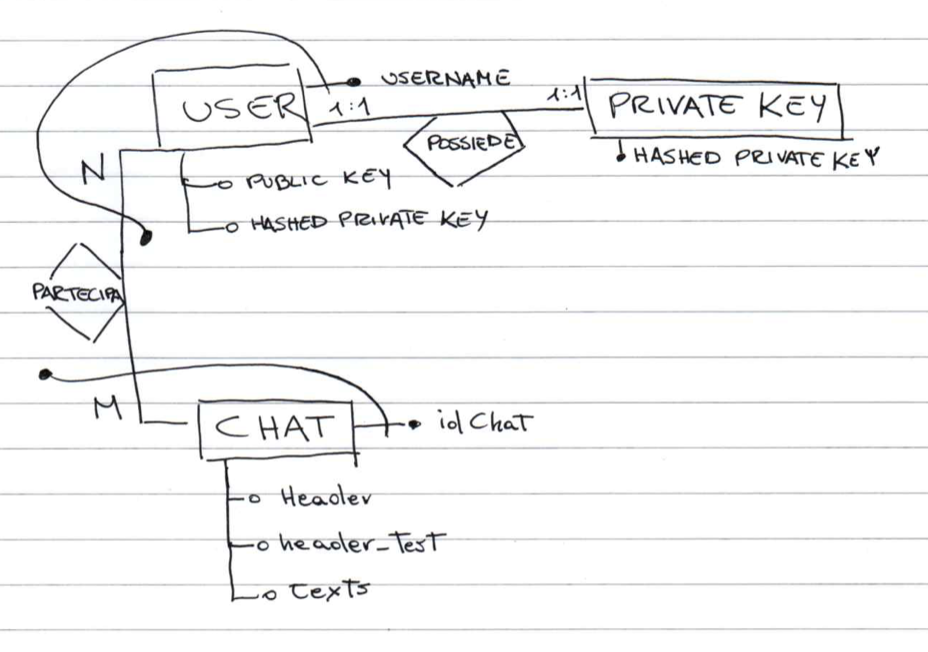

Raffinamento Entità Utente
L’entità utente rappresenta l’utente della piattaforma e contiene le informazioni necessarie per identificarlo e autenticarlo, ovvero username, public_key e hashed_private_key.
Inoltre, l’entità private_key, che rappresenta la chiave privata dell’utente, identificato dalla hashed_private_key di un utente, non verrà memorizzata nel database, ma sarà salvata nel PC dell’utente stesso. Infatti, la sua presenza nel database renderebbe il sistema vulnerabile ad attacchi contro l’integrità, l’autenticazione e la non repudiabilità.
La cardinalità dell’associazione tra l’entità utente e l’entità chat è “uno a molti”, poiché un utente può creare molte chat, ma ogni chat ha un solo creatore.
Raffinamento Entità Chat
L’entità chat rappresenta una conversazione tra due utenti della piattaforma e contiene le informazioni necessarie per identificarla e criptarla, ovvero idChat, Header, header_test e texts.
L’attributo Header contiene il nome del destinatario della chat cifrato e dell’idChat, mentre l’attributo header_test è una combinazione cifrata di chiave privata del mittente e username del destinatario. Ha la funzione di autenticazione e controllo ad ogni nuovo messaggio.
La cardinalità dell’associazione tra l’entità chat e l’entità messaggio è “uno a molti”, poiché una chat può contenere molti messaggi, ma ogni messaggio appartiene ad una sola chat.
Entità di associazione
L’entità di associazione Chat_User_Relations, che possiede solo “chatid” e “username” è una tabella di associazione tra l’entità “User” e l’entità “Chat” derivata dalla relazione “partecipa”. Questo tipo di entità viene utilizzata quando si ha una relazione molti-a-molti tra due entità. In questo caso, ogni utente può partecipare a molte chat e ogni chat può essere partecipata da molti utenti.
La tabella di associazione contiene solo gli identificatori delle due entità correlate, ovvero “chatid” e “username”. Non ha attributi aggiuntivi, poiché non rappresenta una vera e propria entità, ma solo un modo per gestire la relazione molti-a-molti.
Schema Finale
1.5 Dizionario dei Dati
| Entità | Descrizione | Attributi | Indentificatiori |
|---|---|---|---|
| User | Componente attiva nelle chat. Può creare chat e modificare lo stato del proprio account | username, public_key, hashed_private_key | username |
| Chat | Insieme di messaggi inviati da due Utenti. | idChat, Header, header_test, texts | idChat |
| Header | Campo della chat contenente il nome del destinatario cifrato | ||
| hashed_private_key | Chiave privata dell’utente, salvata nel pc e mai nel database. Indispensabile per autenticare le operazioni e decifrare le chat | User.hashed_private_key | |
| header_test | combinazione di chiave privata del mittente e username destinatario per l’autenticazione dei messaggi | User.hashed_private_key+username_destinatario | |
| public_key | Chiava pubblica dell’utente. Chiunque può ottenerla per cifrari i messaggi da mandare |
1.6 Dizionario delle Relazioni
| Relazione | Descrizione | Cardinalità | Entità coinvolte |
|---|---|---|---|
| partecipa | Un utente può partecipare a molte chat e ogni chat è associata a più utenti. | molti-a-molti | User, Chat, Chat_User_Relations |
| crea | Ogni chat è creata da un solo utente. | uno-a-molti | User, Chat |
| contiene | Ogni messaggio appartiene ad una sola chat e una chat può contenere molti messaggi. | uno-a-molti | Chat, Message |
| invia | Ogni messaggio è inviato da un solo utente e può essere destinato ad un solo destinatario. | uno-a-uno | User, Message, Chat |
| contiene_header_test | Ogni chat contiene un unico header_test che autentica l’utente mittente e il destinatario, ogni header_test appartiene ad una sola chat. | uno-a-molti | Chat, Header_Test |
| contiene_hashed_pk | Ogni utente possiede una sola hashed_private_key e permette al database di autenticare le operazioni effettuate | uno-a-uno | User, hashed_private_key |
| contiene_partecipante | Ogni chat ha esattamente un partecipante e ogni partecipante può partecipare a molte chat. | molti-a-molti | User, Chat, Chat_User_Relations |
| autenticazione | L’autenticazione di un messaggio viene effettuata tramite il confronto tra l’header_test della chat e la combinazione cifrata di chiave privata del mittente e username. | uno-a-uno | User, Chat, Message, Header_Test, Public_Key |
1.7 Vincoli non esprimibili e dati derivabili
Vincoli di sicurezza e dati derivabili rappresentano una parte importante dell’analisi di un sistema di chat criptate. Nel contesto del presente progetto, si è riscontrato che alcuni vincoli di sicurezza richiedono l’utilizzo di tecniche di sicurezza avanzate al di fuori del diagramma E/R.
Ad esempio, è stato individuato il vincolo fondamentale di garantire che i messaggi siano accessibili solo a utenti autorizzati. Per soddisfare tale esigenza, il sistema implementa tecniche di crittografia e autenticazione avanzate. Per l’implementazione di tali tecniche di sicurezza, è necessario richiedere l’autenticazione per le operazioni specifiche indicate nel documento. In particolare, l’autenticazione è richiesta per le operazioni O3, O4, O5, O6, O7 e O8.
Inoltre, è stato riscontrato che, nonostante l’utilizzo di tecniche di sicurezza avanzate, la piattaforma di chat criptate presenta alcuni dati derivabili a partire da associazioni presenti nel database. Tra i dati derivabili identificati, vi sono la lunghezza di una conversazione, l’associazione tra mittente e destinatario e la lista di nomi utenti presenti sulla piattaforma.
L’individuazione dei vincoli di sicurezza e dei dati derivabili rappresenti un aspetto fondamentale per la realizzazione di un sistema di chat criptate affidabile e sicuro, dato che la loro corretta gestione permette di garantire la protezione dei dati degli utenti e di fornire un’esperienza d’uso di alta qualità.
1.8 Note sulla sicurezza
La piattaforma deve garantire la massima sicurezza per tutti gli utenti registrati. Ogni utente avrà un nome_utente univoco, una public key e l’elenco delle chat a cui partecipa. Dopo la registrazione, verrà generato un paio di chiavi asimmetriche tramite il criptosistema RSA. La chiave privata verrà salvata nel computer dell’utente e sarà utilizzata per decriptare i propri messaggi e accedere alla piattaforma. Inoltre, la chiave pubblica dell’utente verrà salvata in relazione all’username e potrà essere utilizzata da chiunque voglia criptare un messaggio da inviare all’utente.
Per inviare un messaggio, l’utente deve effettuare il login e conoscere il nome utente del destinatario. Vengono attuati controlli di sicurezza ogni volta che un utente invia un messaggio. La data e l’ora del messaggio vengono criptate e inserite nel payload. Inoltre, ogni messaggio viene salvato una volta per ogni utente coinvolto. Se il messaggio è inviato creando una nuova chat con due persone, verranno create due chat distinte, ognuna con il proprio username nel campo “user_name” dell’entità chat. In ogni chat, ogni messaggio sarà criptato con la chiave pubblica dell’utente a cui appartiene la chat.
In ogni dashboard, a seconda dell’utente loggato, verranno visualizzate tutte le chat e in ogni chat tutti i messaggi, grazie all’utilizzo di una stored procedure. Per salvare il nome dei partecipanti di una chat, nel header della chat viene criptato il nome dei destinatari, mentre in ogni messaggio viene criptato l’username del rispettivo mittente. Attualmente, non è possibile aggiungere partecipanti o cancellare messaggi individuali, ma solo inviare nuovi messaggi o eliminare l’intera chat.
Per quanto riguarda la sicurezza del database, possibili SQL injection o usi non autorizzati dei dati salvati sono evitati grazie alla corretta implementazione delle misure di sicurezza. Inoltre, la funzione “erase-chat” garantisce che i rispettivi utenti della chat vedano i dati della loro conversazione completamente cancellati e irrecuperabili. La piattaforma non salva mai una chiave privata dell’utente, il che rappresenta l’unico modo per visualizzare i messaggi decriptati.
2.Progettazione Logica
La progettazione logica di un database è cruciale per garantire la sicurezza delle informazioni salvate, specialmente quando si tratta di dati sensibili come le conversazioni private tra utenti. L’obiettivo principale della progettazione logica del presnte database è di garantire la segretezza delle informazioni salvate.
In questa sezione, descriveremo la stima del volume di dati che il database dovrà gestire, la frequenza delle operazioni eseguite sul database e lo schema logico scelto per il database.
2.1 Stime e Tavola dei volumi
Per stimare il volume di dati che il database dovrà gestire, abbiamo identificato i seguenti concetti:
| Concetto | Tipo | Volume |
|---|---|---|
| Utente | E | 1000 |
| Chat | E | 20000 |
| Crea(nuova chat) | R | 10000 |
| Modifica Chat (messaggio) | R | 50000 |
| Crea Utente (registrazione) | R | 3000 |
| Correlazione (utente-chat) | R | 20000 |
2.2 Tavola delle frequenze
| Operazione | Tipo | Frequenza |
|---|---|---|
| O1 | C | 30/day |
| O2 | L | 5000/day |
| O3 | C | 300/day |
| O4 | U | 5000/day |
| O5 | D | 50/day |
| O6 | D | 10/week |
| O7 | U | 150/day |
| O8 | R | 10000/day |
Legenda:
- R: Operazione di lettura (Read)
- U: Operazione di aggiornamento (Update)
- C: Operazione di creazione (Create)
- D: Operazione di cancellazione (Delete)
2.3 Schema Logico
| User | tipo |
|---|---|
| username | varchar |
| public_key | varchar |
| hashed_private_key | varchar |
| Chat | tipo |
|---|---|
| chat_id | int |
| Header | tinyblob |
| header_test | varchar |
| texts | longblob |
| Chat_User_Relation | tipo |
|---|---|
| chatid chiave esterna | int |
| username chiave esterna | varchar |
Nel caso del nostro progetto, la sicurezza dei dati degli utenti era di primaria importanza. Per garantire la segretezza di ogni chat, abbiamo utilizzato un database che garantisce l’indecrifrabilità di ogni messaggio e di ogni chat senza la chiave privata dell’utente corrispondente.
Lo sviluppo di questo progetto è stata una grande opportunità per permettermi di applicare le conoscenze di progettazione di database e di sicurezza delle informazioni in un contesto reale.
3.Progettazione Fisica
3.1 Scelta Database e Client
La gestione del database è affidata a MySQL, che provvederà l’autenticazione e la gestione dei dati cosiddetti “at rest”. Per ottenere l’effetto “live” delle chat bisogna considerare che i dati in uso hanno una struttura più complessa: mentre i dati “in uso” vengono elaborati nel computer dell’utente, uno schema viene elaborato con tutte le informazioni necessarie per effettuare le operazioni annesse (compreso visualizzare le proprie chat e messaggi) al momento di invio di un messaggio o di una richiesta, i dati vengono aggiornati nel server MySQL secondo questo stesso schema e decifrati solo dal client fisico, anche in tempo reale.
Il client verrà gestito da un programma python che comunicherà con MySQL Server via mysql-connector-python, per permettere l’utilizzo multipiattaforma e la semplicità d’interazione. Il codice inoltre verrà rilasciato open source per permettere a chiunque di effettuare modifiche personalizzate di efficenza e stile.
3.2 Implementazione MySQL
Nella sezione 3.3 viene spiegato in dettaglio come importare tabelle e procedure usando gli script forniti.
A secuito il codice della creazione delle Tabelle, Procedure e Funzioni.
Creazione Tabella Utenti:
CREATE TABLE `User` (
`username` varchar(45) NOT NULL,
`pub_key` varchar(512) NOT NULL,
`pass` varchar(512) NOT NULL,
PRIMARY KEY (`username`),
UNIQUE KEY `username_UNIQUE` (`username`),
UNIQUE KEY `pub_key_UNIQUE` (`pub_key`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci
Creazione Tabella Chat:
CREATE TABLE `Chat` (
`idChat` int unsigned NOT NULL AUTO_INCREMENT,
`Header` tinyblob,
`H_Test` varchar(512) DEFAULT NULL,
`Text` longblob,
PRIMARY KEY (`idChat`),
UNIQUE KEY `idChat_UNIQUE` (`idChat`)
) ENGINE=InnoDB AUTO_INCREMENT=185 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci
Creazione Tabella Chat_User_Relations:
CREATE TABLE `Chat_User_Relations` (
`username` varchar(45) NOT NULL,
`chat_id` int unsigned NOT NULL,
PRIMARY KEY (`username`,`chat_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci
Funzioni:
Check_Chat:
USE `The_Tube`;
DROP function IF EXISTS `check_chat`;
USE `The_Tube`;
DROP function IF EXISTS `The_Tube`.`check_chat`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` FUNCTION `check_chat`(username VARCHAR(45), chatid INT) RETURNS int
READS SQL DATA
DETERMINISTIC
BEGIN
DECLARE chat_id_list VARCHAR(1000);
SELECT GROUP_CONCAT(chat_id) INTO chat_id_list
FROM Chat_User_Relations
WHERE username = username;
IF FIND_IN_SET(chatid, chat_id_list) > 0 THEN
RETURN 1;
ELSE
RETURN 0;
END IF;
RETURN 1;
END$$
DELIMITER ;
;
Check_User:
USE `The_Tube`;
DROP function IF EXISTS `check_user`;
USE `The_Tube`;
DROP function IF EXISTS `The_Tube`.`check_user`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` FUNCTION `check_user`( user_name VARCHAR(45) ,private_key VARCHAR(512)) RETURNS int
READS SQL DATA
DETERMINISTIC
BEGIN
DECLARE u_pass VARCHAR(512);
DECLARE secret VARCHAR(512);
SET u_pass = SHA2(private_key,512);
SELECT u.pass
INTO secret
FROM User u
WHERE u.username = user_name
AND u.pass = pass;
IF secret <=> u_pass THEN
RETURN 1;
ELSE
RETURN 0;
END IF;
END$$
DELIMITER ;
;
Check_Header:
USE `The_Tube`;
DROP function IF EXISTS `check_header`;
USE `The_Tube`;
DROP function IF EXISTS `The_Tube`.`check_header`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` FUNCTION `check_header`(htest VARCHAR(512), chatid2 INT) RETURNS int
READS SQL DATA
DETERMINISTIC
BEGIN
SELECT c.h_test
INTO @dest_test
FROM Chat c
WHERE c.idChat = chatid2;
if SHA2(htest, 512) <=> @dest_test THEN
RETURN 1;
else
RETURN 0;
END IF;
END$$
DELIMITER ;
;
Stored Procedures
Accept_Request:
USE `The_Tube`;
DROP procedure IF EXISTS `accept_request`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`accept_request`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `accept_request`(IN username VARCHAR(45),IN chatid1 INT, IN chatid2 INT, in pk VARCHAR(512), IN htest VARCHAR(512))
BEGIN
if check_user(username, pk) <=> 1 THEN
if check_chat(username, chatid1) <=> 1 THEN
update Chat
set h_test = SHA2(htest,512)
where idChat = chatid2;
else
select 1 where false;
end if;
else
select 1 where false;
end if;
END$$
DELIMITER ;
;
Add_User:
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `add_user`(IN p_username varchar(45), IN p_public_key varchar(512), IN encrypted_username LONGBLOB, IN private_key VARCHAR(512))
BEGIN
START TRANSACTION;
INSERT INTO User (username, pub_key, pass)
VALUES (p_username, p_public_key, SHA2(private_key, 512));
INSERT INTO Chat (text)
VALUES (encrypted_username);
SET @user_chatid = last_insert_id();
INSERT INTO Chat_User_Relations (username, chat_id)
VALUES (p_username, @user_chatid);
COMMIT;
END$$
DELIMITER ;
;
Delete_Chats:
USE `The_Tube`;
DROP procedure IF EXISTS `delete_chats`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`delete_chats`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `delete_chats`(IN user_username VARCHAR(45), IN private_key VARCHAR(512))
BEGIN
if check_user(user_username, private_key) <=> 1 THEN
DELETE c.*
FROM chat c
WHERE EXISTS( SELECT *
FROM Chat_User_Relations cur
WHERE c.idChat = cur.chat_id
AND cur.username = user_username );
DELETE cur.*
FROM Chat_User_Relations cur
WHERE cur.username = user_username;
ELSE
SELECT 1 WHERE false;
END IF;
END$$
DELIMITER ;
;
Delete_User:
USE `The_Tube`;
DROP procedure IF EXISTS `delete_user`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`delete_user`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `delete_user`(IN p_username VARCHAR(45), IN private_key VARCHAR(512))
BEGIN
IF check_user(p_username, private_key) <=> 1 THEN
call delete_chats(p_username, private_key);
DELETE FROM User WHERE username = p_username;
ELSE
SELECT 1 WHERE false;
END IF;
END$$
DELIMITER ;
;
Erase_Chat:
USE `The_Tube`;
DROP procedure IF EXISTS `erase_chat`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`erase_chat`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `erase_chat`(IN username VARCHAR(45), IN chatid INT, IN pk VARCHAR(512))
BEGIN
if check_user(username, pk) <=> 1 THEN
if check_chat(username, chatid) <=> 1 THEN
delete from Chat where idChat = chatid;
delete from Chat_User_Relations where chat_id = chatid;
else
select 1 where false;
end if;
else
select 1 where false;
end if;
END$$
DELIMITER ;
;
Exists_User:
USE `The_Tube`;
DROP procedure IF EXISTS `exists_user`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`exists_user`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `exists_user`(IN user_name VARCHAR(45))
BEGIN
SELECT COUNT(*) FROM User u WHERE u.username = user_name;
END$$
DELIMITER ;
;
Get_Chats:
USE `The_Tube`;
DROP procedure IF EXISTS `get_chats`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`get_chats`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `get_chats`(IN user_username VARCHAR(45))
BEGIN
SELECT c.Header, c.idChat
FROM Chat c
JOIN Chat_User_Relations cur ON c.idChat = cur.chat_id
WHERE cur.username = user_username;
END$$
DELIMITER ;
;
GetKey:
USE `The_Tube`;
DROP procedure IF EXISTS `get_key`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`get_key`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `get_key`(IN username VARCHAR(45))
BEGIN
SELECT pub_key
FROM User u
WHERE u.username = username;
END$$
DELIMITER ;
;
Get_Texts:
USE `The_Tube`;
DROP procedure IF EXISTS `get_texts`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`get_texts`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `get_texts`(IN user_username VARCHAR(45))
BEGIN
SELECT c.text
FROM Chat c
JOIN Chat_User_Relations cur ON c.idChat = cur.chat_id
WHERE cur.username = user_username;
END$$
DELIMITER ;
;
Get_Texts_byID:
USE `The_Tube`;
DROP procedure IF EXISTS `get_texts_byID`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`get_texts_byID`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `get_texts_byID`( IN chatid INT)
BEGIN
SELECT c.text
FROM Chat c
WHERE c.idChat = chatid;
END$$
DELIMITER ;
;
Is_Request:
USE `The_Tube`;
DROP procedure IF EXISTS `is_request`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`is_request`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `is_request`(IN chatid INT)
BEGIN
select c.h_test
from Chat c
where idChat = chatid;
END$$
DELIMITER ;
;
Login:
USE `The_Tube`;
DROP procedure IF EXISTS `login`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`login`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `login`(IN username VARCHAR(45), IN pkey VARCHAR(512))
BEGIN
if check_user(username, pkey) <=> 1 THEN
SELECT 1;
ELSE
SELECT 1 WHERE false;
END IF;
END$$
DELIMITER ;
;
New_Chat:
USE `The_Tube`;
DROP procedure IF EXISTS `new_chat`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`new_chat`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `new_chat`(IN username1 VARCHAR(45), IN username2 VARCHAR(45), IN encrypted1 LONGBLOB, IN encrypted2 LONGBLOB, IN header1 TINYBLOB, IN header2 TINYBLOB, IN h_test2 VARCHAR(512), IN pk VARCHAR(512))
BEGIN
if check_user(username1,pk) <=> 1 THEN
INSERT INTO Chat(text, Header)
VALUES (encrypted1, header1);
INSERT INTO Chat_User_Relations(username,chat_id)
VALUES(username1, last_insert_id());
INSERT INTO Chat(text, Header, H_Test)
VALUES(encrypted2, header2, SHA2(h_test2,512));
INSERT INTO Chat_User_Relations(username,chat_id)
VALUES(username2, last_insert_id());
SELECT last_insert_id();
else
SELECT 1 WHERE false;
END IF;
END$$
DELIMITER ;
;
New_Text:
USE `The_Tube`;
DROP procedure IF EXISTS `new_text`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`new_text`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `new_text`(IN encrypted_text1 LONGBLOB, IN encrypted_text2 LONGBLOB, IN chatid1 INT, IN chatid2 INT, IN htest VARCHAR(512))
BEGIN
if check_header(htest, chatid2) <=> 1 THEN
UPDATE Chat
SET text = encrypted_text1
WHERE Chat.idChat = chatid1;
UPDATE Chat
SET text = encrypted_text2
WHERE Chat.idChat = chatid2;
ELSE
SELECT 1 WHERE false;
END IF;
END$$
DELIMITER ;
;
Sign_Chat:
USE `The_Tube`;
DROP procedure IF EXISTS `sign_chats`;
USE `The_Tube`;
DROP procedure IF EXISTS `The_Tube`.`sign_chats`;
;
DELIMITER $$
USE `The_Tube`$$
CREATE DEFINER=`root`@`localhost` PROCEDURE `sign_chats`(IN username1 VARCHAR(45), IN pk VARCHAR(512), IN header1 TINYBLOB, IN header2 TINYBLOB, IN htest VARCHAR(512) ,IN chatid1 INT, IN chatid2 INT )
BEGIN
IF check_user(username1, pk) <=> 1 THEN
IF check_header(htest, chatid2) <=> 1 THEN
UPDATE Chat c
SET header = header1
WHERE c.idChat = chatid1;
update Chat c
SET header = header2
WHERE c.idChat = chatid2;
Select 1;
ELSE
SELECT 1 where false;
END IF;
ELSE
SELECT 1 where false;
END IF;
END$$
DELIMITER ;
;
3.3 Installazione e Utilizzo
Installazione Locale via MySQL Shell
\connect -u root
#password:root
\sql
#Switch to sql mode
CREATE DATABASE The_Tube;
use The_Tube;
\source The_TubeTables.sql # importa le tabelle
show tables; #stampa le 3 tabelle
\source TheTubeSP.sql # importa le stored procedures e le funzion
show procedure status where db = 'The_Tube'
CREATE USER 'TheTubeAPI'@'localhost' IDENTIFIED BY 'la_tua_password';
GRANT EXECUTE ON *.* TO 'TheTubeAPI'@'localhost';
Adesso che abbiamo configurato tutto, apriamo una finestra di PowerShell o Bash per eseguire lo script python The_Tube.py
Se non si possiedono i moduli mysql-connector, rsa sarà necessario installarli con pip
pip install rsa;
pip install mysql-connector-python
1
2
mkdir keys;
python The_Tube.py
3.4 Codice Sorgente di The_Tube.py
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
import mysql.connector
import rsa
import hashlib
import datetime
import time
import sys
import os
def connect_to_database():
# funzione che ritorna la connessione al database
connection = mysql.connector.connect(
host="localhost",
user="TheTubeAPI",
database="The_Tube",
autocommit=True
)
return connection
def fetch_parameters(params):
# concatena i parametri
return ','.join(['"' + str(param) + '"' for param in params])
def call_stored_procedure(connection, procedure_name, parameters):
try:
cursor = connection.cursor() #prova a creare un cursore
except:
connection.close()
connection = connect_to_database() #altrimenti chiudi la connessione e riprova
cursor = connection.cursor()
parameters = fetch_parameters(parameters)
#print(f'\ncall The_Tube.{procedure_name}({parameters});')
cursor.execute(f'\ncall The_Tube.{procedure_name}({parameters});', multi=True)
result = cursor.fetchall() # colleziona i risultati della query
#print(result)
return result
def register(connection, p_username):
# connettiti, salva la chiave privata nel computer, crea l'hash della private key, crea l'encrypted username (public key) e passali alla stored procedure
private_key, public_key, private_pem, public_pem = generate_key_pairs()
sha_private_key = Sha512(private_pem)
encrypted_username = encrypt(p_username, public_key)
encrypted_username = to_hex_string(encrypted_username)
#print(encrypted_username)
result = call_stored_procedure(connection, "add_user", (str(p_username),public_pem.decode(), encrypted_username, sha_private_key))
return result
def delete_user(connection, username, private_pem):
#implementa la cancellazione delle chat di un utente
result = call_stored_procedure(connection,"delete_user", (username,Sha512(private_pem)))
return result
def generate_key_pairs():
# genera un key pairs RSA. ritorna la versione file di entrambi. Salva nel computer
public_key, private_key = rsa.newkeys(512)
with open('keys/public_key.pem', 'wb') as p:
p.write(public_key.save_pkcs1('PEM'))
with open('keys/private_key.pem', 'wb') as p:
p.write(private_key.save_pkcs1('PEM'))
public_pem = public_key.save_pkcs1('PEM')
private_pem = private_key.save_pkcs1('PEM')
return private_key, public_key, private_pem, public_pem
def encrypt(message, key):
block_size = 53
ciphertext = b''
message_bytes = message.encode('utf-8')
for i in range(0, len(message_bytes), block_size): #cripta blocchi da 53 byte
block = message_bytes[i:i+block_size]
if len(block) < block_size:
block += b' ' * (block_size - len(block))
ciphertext += rsa.encrypt(block, key)
return ciphertext
def decrypt(ciphertext, key):
if ciphertext is None:
return ciphertext
key_size = 512
plaintext = b''
ciphertext_blocks = [ciphertext[i:i+key_size//8] for i in range(0, len(ciphertext), key_size//8)] # decripta in blocchi da 53 byte
for i, block in enumerate(ciphertext_blocks):
try:
block_plaintext = rsa.decrypt(block, key)
plaintext += block_plaintext
except:
plaintext += bytes(block)
if i == len(ciphertext_blocks) - 1 and len(block) < key_size // 8:
plaintext = plaintext[:-key_size // 8 + len(block)]
return plaintext
def load_keys():
if not os.path.exists('keys/public_key.pem'): #se non hai le chiavi salvate ritorna
return
with open('keys/public_key.pem', 'rb') as p:
public_key = rsa.PublicKey.load_pkcs1(p.read()) # leggi le chiavi salvate
with open('keys/private_key.pem', 'rb') as p:
private_key = rsa.PrivateKey.load_pkcs1(p.read())
public_pem = public_key.save_pkcs1('PEM')
private_pem = private_key.save_pkcs1('PEM')
return private_key, public_key, private_pem, public_pem
def getkey(connection, username):
# pull della chiave pubblica di un utente dal database
key = call_stored_procedure(connection, "get_key", (username,))
key = key[0][0]
key = rsa.PublicKey.load_pkcs1(key)
return key
def get_texts_byID(connection, chatid, p_key):
# ottieni una chat dal chatid
texts = call_stored_procedure(connection, "get_texts_byID", (chatid,))
chats = []
for text in texts:
text = text[0]
try:
text.decode()
except:
pass
try:
text = from_hex_string(text.decode())
except:
pass
text = decrypt(text, p_key)
chats.append(text.strip())
return chats
def get_texts(connection, username, p_key):
# ottieni tutti i messaggi di un utente
texts = call_stored_procedure(connection, "get_texts", (username,))
chats = []
for text in texts:
text = text[0]
try:
text.decode()
except:
pass
try:
text = from_hex_string(text.decode())
except:
pass
#print(text)
text = decrypt(text, p_key)
#print(decrypt(from_hex_string(text[1].decode()), private_key))
chats.append(text)
return chats
def get_requests(connection, username, pk):
# ottieni le richieste controllando l'header
result = call_stored_procedure(connection, "get_chats", (username,))
chats = []
for chat in result:
header = chat[0]
chatid = chat[1]
if header is None:
continue
header = from_hex_string(header.decode())
header = decrypt(header,pk)
chat_number = header.strip().split(b"-")[1].decode()
if is_request(connection, int(chat_number)) == 0:
chats.append([header,chatid])
return chats
def get_chats(connection, username, p_key):
# ottieni tutte le chat di un utente e decripta gli header per stampare i mittenti
result = call_stored_procedure(connection, "get_chats", (username,))
chats = []
for chat in result:
header = chat[0]
chatid = chat[1]
if header is None:
continue
header = from_hex_string(header.decode())
header = decrypt(header,p_key)
chat_number = header.strip().split(b"-")[1].decode()
if is_request(connection, int(chat_number)) == 0:
continue
chats.append([header,chatid])
#print(decrypt(from_hex_string(header.decode()), p_key))
return chats
def is_request(connection, chatid):
# controlla se la chat è una richiesta
res = call_stored_procedure(connection, "is_request", (chatid,))
#print(res)
if res:
if res[0][0] is None:
return 0
else:
return 1
else:
return 1
def print_chat_list(chat_list):
# stampa la lista di chat e ritorna la scelta convertita coi dati del database
for i, chat in enumerate(chat_list):
header, chatid = chat
header = header.strip()
if header:
print(f"{i+1}) {header.strip().decode()} (chat:{chatid})")
selected = None
while not selected:
selection = input("Seleziona una chat (1-{}): ".format(len(chat_list)))
if selection.isdigit():
selection = int(selection)
if 1 <= selection <= len(chat_list):
selected = chat_list[selection - 1]
else:
break
if selected:
return selected[1], selected[0]
else:
return 0, 0
def check_username(connection, username):
# controlla se l'user esiste
result = call_stored_procedure(connection, "exists_user", (username,))
if len(result) >= 1:
return result[0][0]
else:
return 0
def login(connection, username, key):
# autenticazione dell'utente
result = call_stored_procedure(connection, "login", (username, key))
if len(result) >= 1:
return result[0][0]
else:
return 0
def Sha512(key):
# ritorna l'hashdigest SHA512 di una stringa
if isinstance(key,bytes):
Hashedkey=hashlib.sha512(key).hexdigest()
else:
Hashedkey=hashlib.sha512(key.encode('utf-8')).hexdigest()
#print(Hashedkey)
return Hashedkey
def to_hex_string(ciphertext):
# ritorna una lista di bytes del testo cifrato
hex_list = [b for b in bytearray(ciphertext)]
return '0x' + ''.join(f'{b:02x}' for b in hex_list)
def from_hex_string(hex_string):
# ripristina il testo cifrato da una lista di bytes
try:
if hex_string.startswith('0x'):
hex_string = hex_string[2:]
except:
return hex_string
return bytes.fromhex(hex_string)
def newchat(connection, username1, username2, p_key):
# per creare una chat bisogna -> avere l'username del destinatario
# ottenere la public key del destinatario
# inserire nel header (criptato) in ordine:
# destinatario, chatid del destinatario
date_time = datetime.datetime.now()
key = getkey(connection, username2)
header2 = encrypt(f"{username1}", key)
message2 = encrypt(f"Chat initiated by {username1} on {date_time}", key)
key = getkey(connection, username1)
header1 = encrypt(f"{username2}", key)
message1 = encrypt(f"Chat initiated by {username1} on {date_time}", key)
message1 = to_hex_string(message1)
message2 = to_hex_string(message2)
header1 = to_hex_string(header1)
header2 = to_hex_string(header2)
htest_plain = f"{Sha512(p_key.save_pkcs1('PEM'))}{username2}"
htest = Sha512(htest_plain)
pk = Sha512(p_key.save_pkcs1('PEM'))
result = call_stored_procedure(connection, "new_chat", (username1, username2, message1, message2, header1, header2, htest ,pk))
#print(result)
return sign_chat(connection, username1, username2, result[0][0], htest, pk)
def sign_chat(connection, username1, username2, chatid, htest,pk):
# salva il chat id delle chat negli header criptati dei partecipanti
chatid1 = chatid - 1
chatid2 = chatid
key = getkey(connection, username1)
new_header1 = encrypt(f"{username2}-{chatid2}", key)
new_header1 = to_hex_string(new_header1)
key = getkey(connection, username2)
new_header2 = encrypt(f"{username1}-{chatid1}", key)
new_header2 = to_hex_string(new_header2)
result = call_stored_procedure(connection, "sign_chats", (username1, pk, new_header1, new_header2, htest, chatid1, chatid2))
return result
def live_chat(connection, chatid1, chatid2, pk, username2, username1):
# mostra la conversazione e manda messaggi al contempo
while True:
chat = get_texts_byID(connection, chatid1, pk)
for text in chat:
print(text.decode().strip())
message = input("> ")
if message == "exit": # esci dal ciclo se l'user inserisce exit
break
elif message:
message = f"[{datetime.datetime.now()}]{username1}: {message}"
#print(message)
htest_plain = f"{Sha512(pk.save_pkcs1('PEM'))}{username2}"
print(f'{username2}')
htest = Sha512(htest_plain)
new_text(connection, username1, username2, chatid1, chatid2,htest, message, pk)
else:
continue
def new_text(connection, username1, username2, chatid1, chatid2, htest, message, pk):
# autentica e encripta ogni nuovo messaggio
chat = get_texts_byID(connection, chatid1, pk)
chat = chat[0].decode().strip()
if not chat.endswith("\n"):
chat += "\n" + message
else:
chat += message
#print(chat)
key = getkey(connection, username1)
message1 = encrypt(chat, key)
message1 = to_hex_string(message1)
key = getkey(connection, username2)
message2 = encrypt(chat, key)
message2 = to_hex_string(message2)
res = call_stored_procedure(connection, "new_text", (message1, message2, chatid1, chatid2, htest))
return res
def delete_chat(connection, username, p_key, chatid):
print(f"Deleting chat: {chatid}...")
call_stored_procedure(connection, "erase_chat", (username, chatid, p_key))
def accept_request(connection,user,username,chatid1, chatid2, pk):
# inserisce l'htest nella chat del creatore della chat e permette l'invio dei messaggi
print(f"Accepting chat: {chatid1}...")
htest_plain = pk + user
#print(htest_plain)
htest = Sha512(htest_plain)
call_stored_procedure(connection, "accept_request", (username, chatid1, chatid2, pk, htest))
def banner():
banner = ("""████████╗██╗ ██╗███████╗ ████████╗██╗ ██╗██████╗ ███████╗
╚══██╔══╝██║ ██║██╔════╝ ╚══██╔══╝██║ ██║██╔══██╗██╔════╝
██║ ███████║█████╗ ██║ ██║ ██║██████╔╝█████╗
██║ ██╔══██║██╔══╝ ██║ ██║ ██║██╔══██╗██╔══╝
██║ ██║ ██║███████╗ ██║ ╚██████╔╝██████╔╝███████╗
╚═╝ ╚═╝ ╚═╝╚══════╝ ╚═╝ ╚═════╝ ╚═════╝ ╚══════╝""")
print(banner)
def main():
# Esegui il login richiedendo un nome utente
banner()
username = input("Insert Your Username: ")
try:
connection = connect_to_database()
if(connection):
print("Successfully Connected")
else:
print("Connection failed")
exit()
except mysql.connector.Error as err:
print(f"Error: {err}")
exit()
if load_keys():
private_key, public_key, private_pem, public_pem = load_keys()
try:
check_result = check_username(connection, username)
if check_result:
login_result = login(connection, username, Sha512(private_pem))
if login_result:
print(f"Welcome {username}!")
else:
print("Sorry! Private_Key not found...")
exit()
else:
choice = input(f'Account for "{username}" does not exist yet.\nYou want to register with that username? (Y/N)\n')
if choice == "Y" or choice == "y":
register(connection, username)
private_key, public_key, private_pem, public_pem = load_keys()
else:
print("Login failed")
except mysql.connector.Error as err:
print(f"Error: {err}")
while True:
try:
check = login(connection,username,Sha512(private_pem))
except:
break
if(check):
choice = input("\n0) Exit\n1) Conversations\n2) Incoming Requests\n3) New Chat Request\n4) Delete Chat\n5) Delete Account\n")
if choice and choice == '0':
break
if choice == '1':
chats = get_chats(connection, username, private_key)
chatid1, user = print_chat_list(chats)
if user == 0:
continue
user = user.decode().strip().split("-")
if len(user) > 1:
live_chat(connection, chatid1, user[1], private_key, user[0], username)
else:
print("There was a problem with the chat. Please create a new one.")
if choice == '2':
requests = get_requests(connection, username, private_key)
chatid1, user = print_chat_list(requests)
if user == 0:
continue
user = user.decode().strip().split("-")
if len(user) > 1:
request = input("Insert '1' to accept and '2' to decline the chat request.")
if request == '1':
accept_request(connection, user[0], username, chatid1, user[1], Sha512(private_pem))
if request == '2':
delete_chat(connection, username, Sha512(private_pem), chatid1)
else:
continue
if choice == '3':
user = input("Insert the recipient's Username: ")
check = check_username(connection,user)
if check == 0:
print("User not Found.")
continue
ret = newchat(connection, username, user, private_key)
#print(ret)
chats = get_chats(connection, username, private_key)
chatid1, user = print_chat_list(chats)
user = user.decode().strip().split("-")
if len(user) > 1:
live_chat(connection, chatid1, user[1], private_key, user[0], username)
else:
print("There was a problem with the chat. Please delete it and create a new one.")
if choice == '4':
print("Select a chat to delete. Changes are irreversible.")
chats = get_chats(connection, username, private_key)
chatid1, user = print_chat_list(chats)
delete_chat(connection, username, Sha512(private_pem), chatid1)
if choice == '5':
delete_user(connection, username, private_pem)
choice = '0'
print("Program Ended.")
main()
